整机使用高强度板材轻量化设计,更轻的重量确保最大的铲士容积和更低油耗
优点
1.特殊的工程设计:轻量化,可靠性高,低油耗。
2.独特的尾部车轴液压悬架,减少平地过程对设备的冲击,更好的保护拖拉机。
3.定制开发的电子和液压控制系统,同时满足北斗和GPS双重定位,适时调整平地角度和深度。
4.入土部分的结构采用高质量的耐磨材料,质量可靠。
5.工作宽度:3.0M~4.5M。
6.底部牵引和悬挂牵引可选配,底部牵引可根据车型定制。
7.控制输出适配北斗或GPS卫星接收器。
型号参数
|
型号 |
铲斗规格
mm |
铲斗容积
m³ |
工作行程
mm |
工作幅宽
mm |
重量
kg |
配套动力
HP |
|
CYJ-C6-320 |
2350×3000×985 | 7.5 | 650 | 3000 | 3650 | 180-220 |
| CYJ-C6-350 | 2500×3400×1030 | 12 | 800 | 3400 | 4230 |
210-260 |
|
CYJ-C6-380 |
2750×3800×1200 | 14 | 1000 | 3800 | 5465 | 270-320 |
| CYJ-C6-420 | 2900×4000×1350 | 16 | 1160 | 4000 | 6430 |
320-400 |
| CYJ-C6-450 | 2900×4500×1350 | 18 | 1160 | 4500 | 6850 |
330-500 |
备注:可选优化外置液压系统或拖拉机主液压系统。

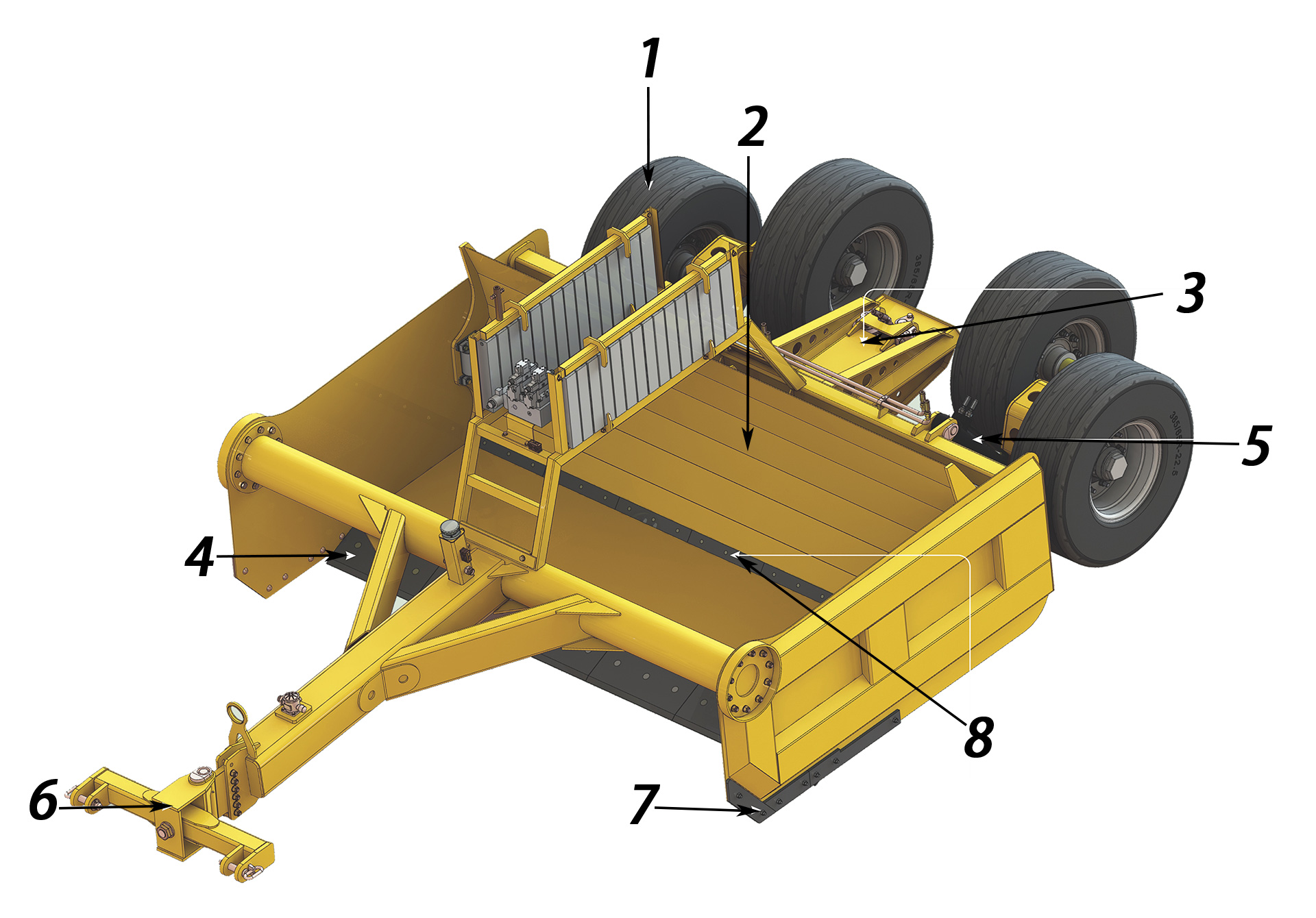

结构分析
1.使用高载荷子午线宽胎和重卡标准轮毂,轮報配有高精度轴承,进口润滑脂,作业更加稳定可靠。
2.曲面设计的推土板,铲土阻力降低,进土效率更高。推土顺畅灵活,防止挂土。
3.25吨的高负载推土油缸,特殊连接形式,有效防止作业时油缸绞死。
4.高耐磨的铲刃配合完美的入土角度,铲土效率更高,寿命更长。
5.独特的轮胎布局和悬挂液压系统,高速重载下减少轮系主轴冲击和对拖拉机的冲击损耗。
6.独立开发牵引结构,适用于各种型号拖拉机连接使用。
7.两侧高强度耐磨护板, 经久耐用。
8.推土板安装有护刃板,防止长时间工作底部磨损。护刃板可更换,确保推土板使用寿命更长。
核心部件
特殊润滑,防尘,防泄漏设计结构。
特殊设计的无焊接牵引结构,即使在高负载下也能流畅转向。
三组特殊设计滚轮:免润滑维护,保证铲土导向平顺,有效防止铲土绞死。
液压缸安装在箱体内,保护性更好。
